高清大圖（第24輯）：PC與外墻免抹灰

發布日期：2020-05-09

來源：克三關

本篇主題——裝配式混凝土結構建筑的外裝免抹灰問題。

2019年拍攝于多個施工現場及工法展示現場，并非某一個項目的施工過程。向相關單位表示感謝。

免抹灰，是裝配式混凝土建筑的優勢之一，但不等于做了裝配式就能免抹灰。也不是做裝配式就一定要去實現免抹灰，因?yàn)閷?shí)現免抹灰也是有代價的，值得免抹灰就去做免抹灰，不值得、不必要的情況下就沒有必要也按免抹灰去策劃、設計、生產、施工。

在上一輯，談到“免抹灰是一個系統工程，在有構件生產質量精度提高的同時，更有耐于工程管理水平的匹配。”

而外裝的免抹灰問題，除了依賴于工程管理水平以外，對項目的前期策劃和設計管理的依賴度更高。

案例1

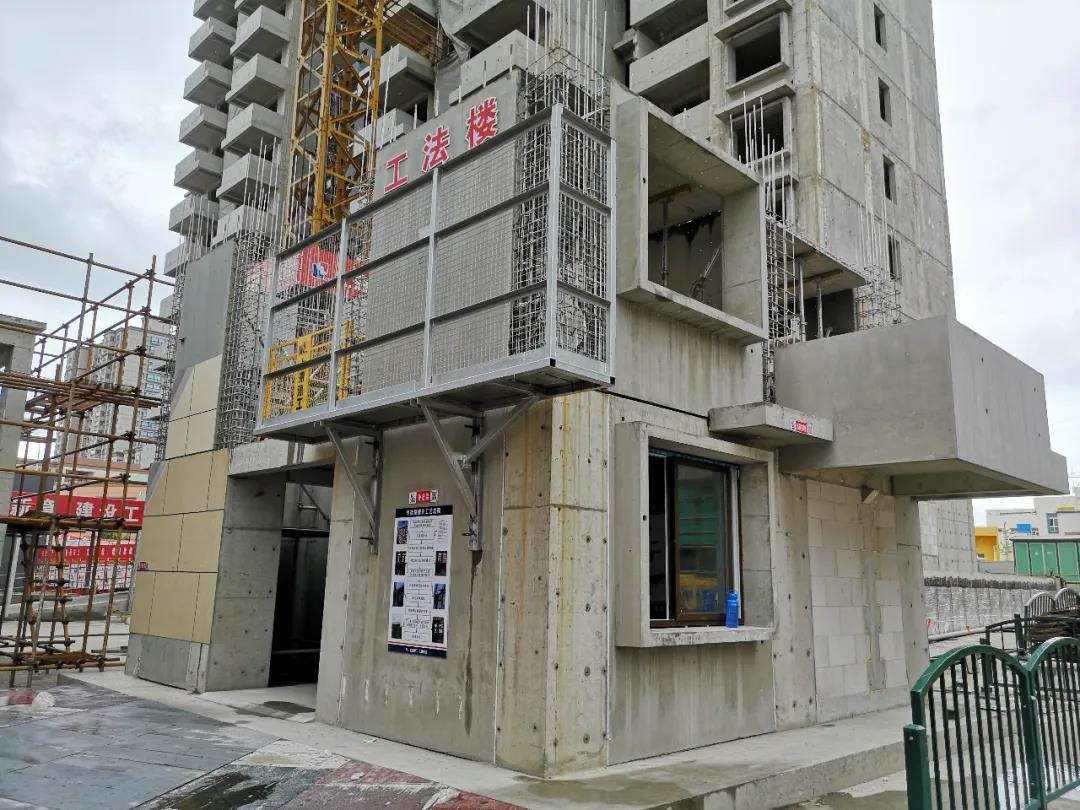

上海浦東的玉蘭公館住宅項目（圖1），外立面構件全部是預制混凝土構件（或者是PCF板），沒有外露的、需要支模的后澆混凝土區域，沒有砌體或其他后施工填充墻區域；且外架沒有用傳統的外架，而使用了免外架方案（圖2）。以上都必須在設計前的策劃階段確定、并在設計階段落實。

案例2

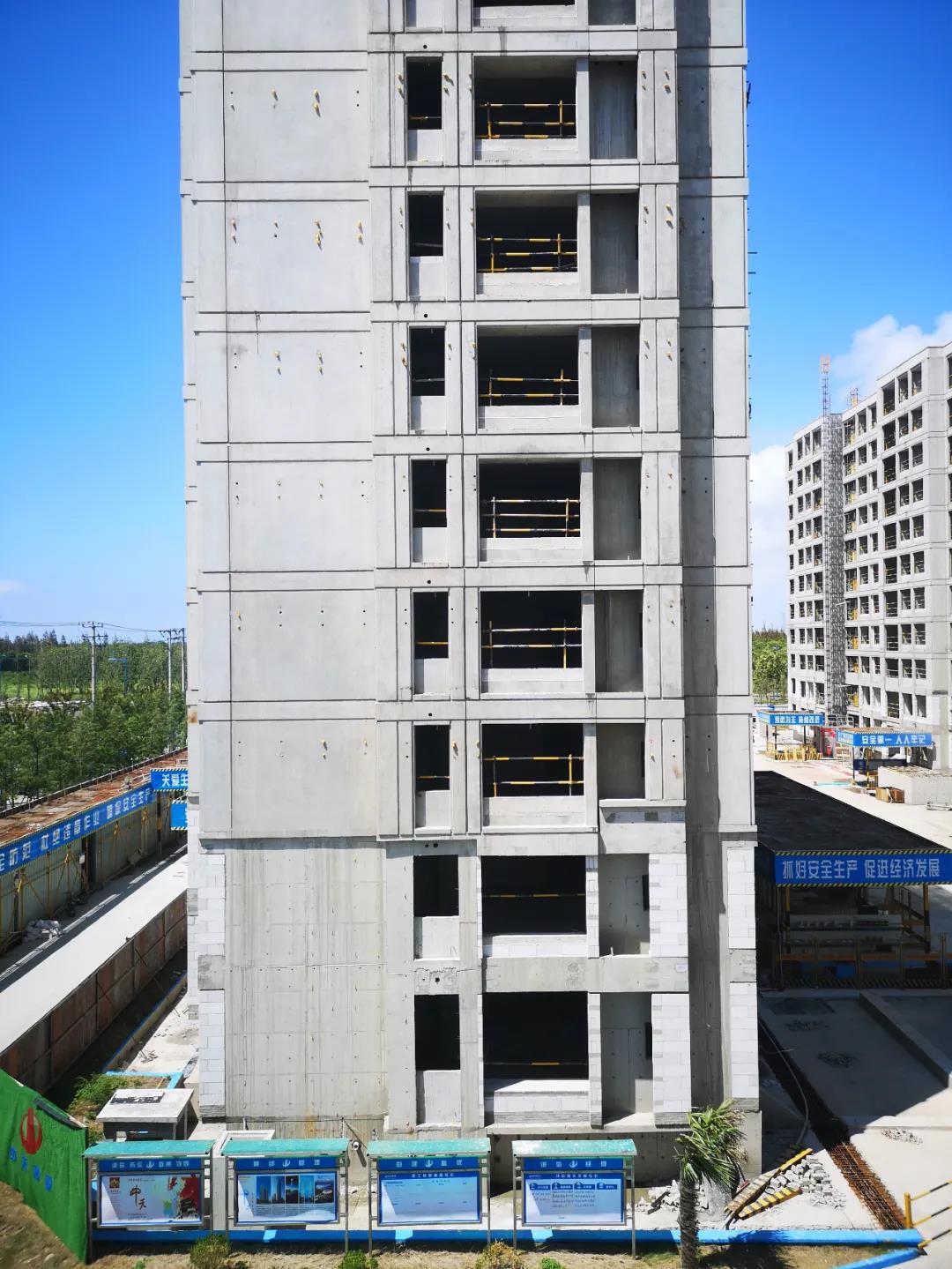

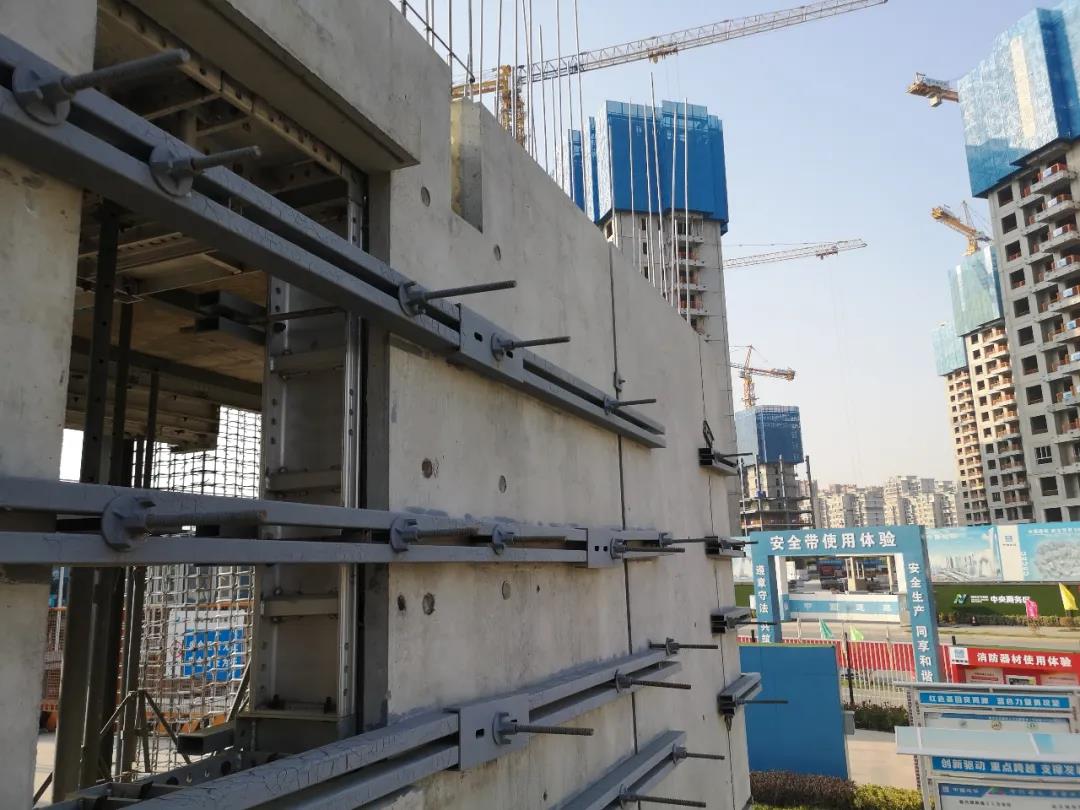

南京江北新區人才公寓項目（圖3），外立面構件全部是預制混凝土構件；為調整外立面預制構件的安裝偏差，采取了調平措施，避免外墻外立面左右或上下的平整度偏差過大（圖4）

案例3

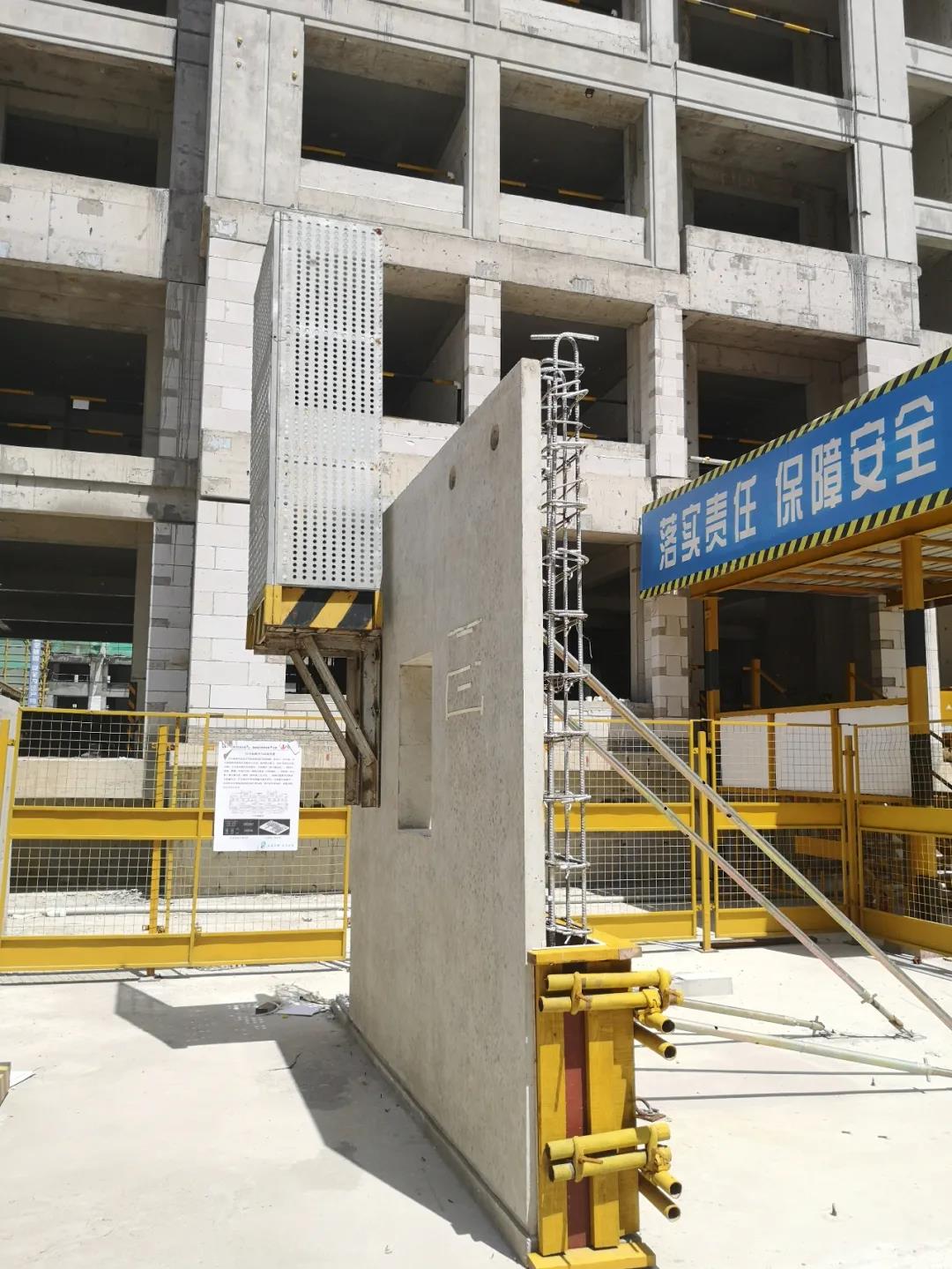

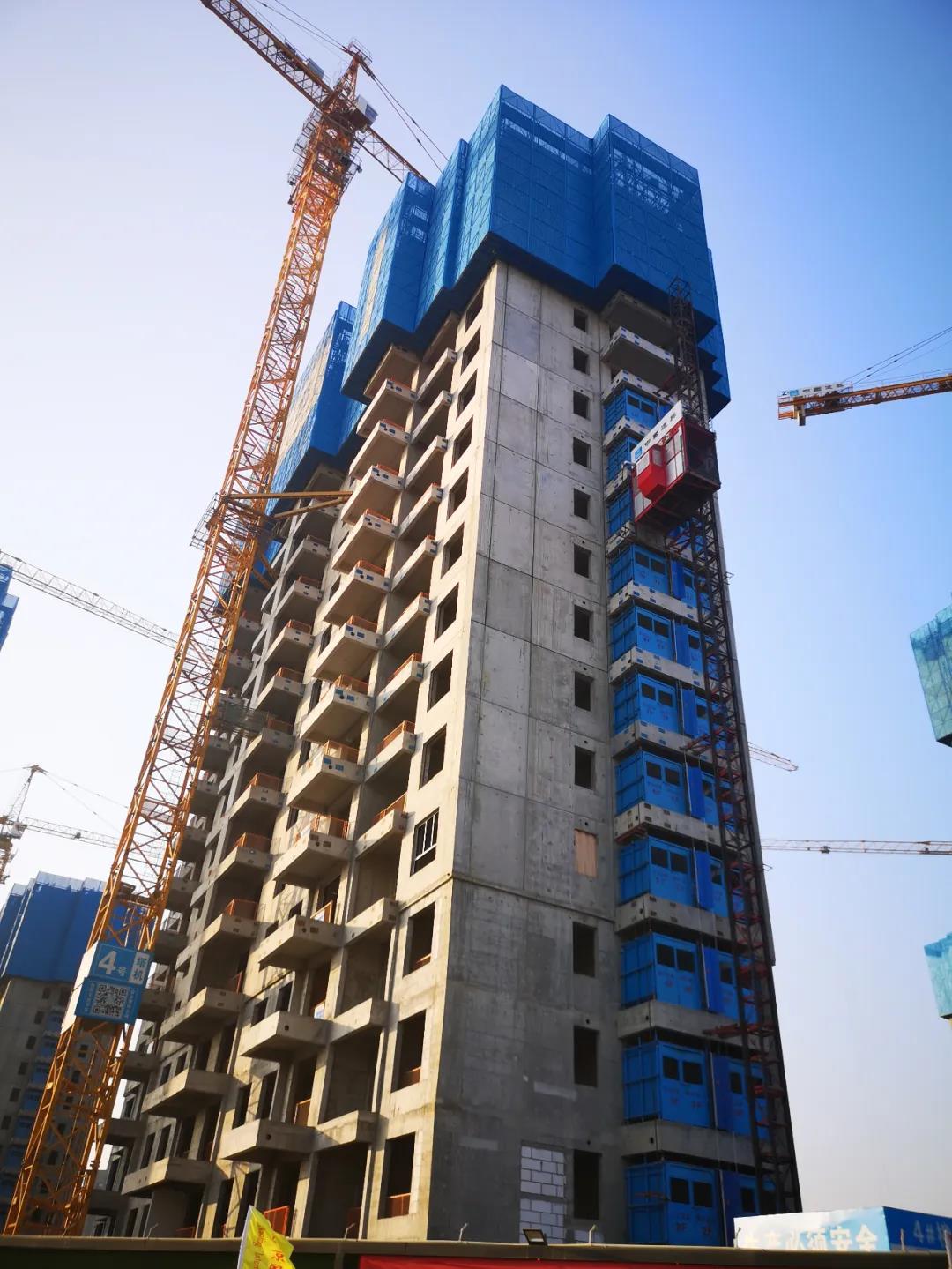

上海顧村某安置房項目（圖5）,外立面為預制構件+后澆暗柱，有后澆混凝土暗柱；使用了免外架方案——外掛架（圖6）

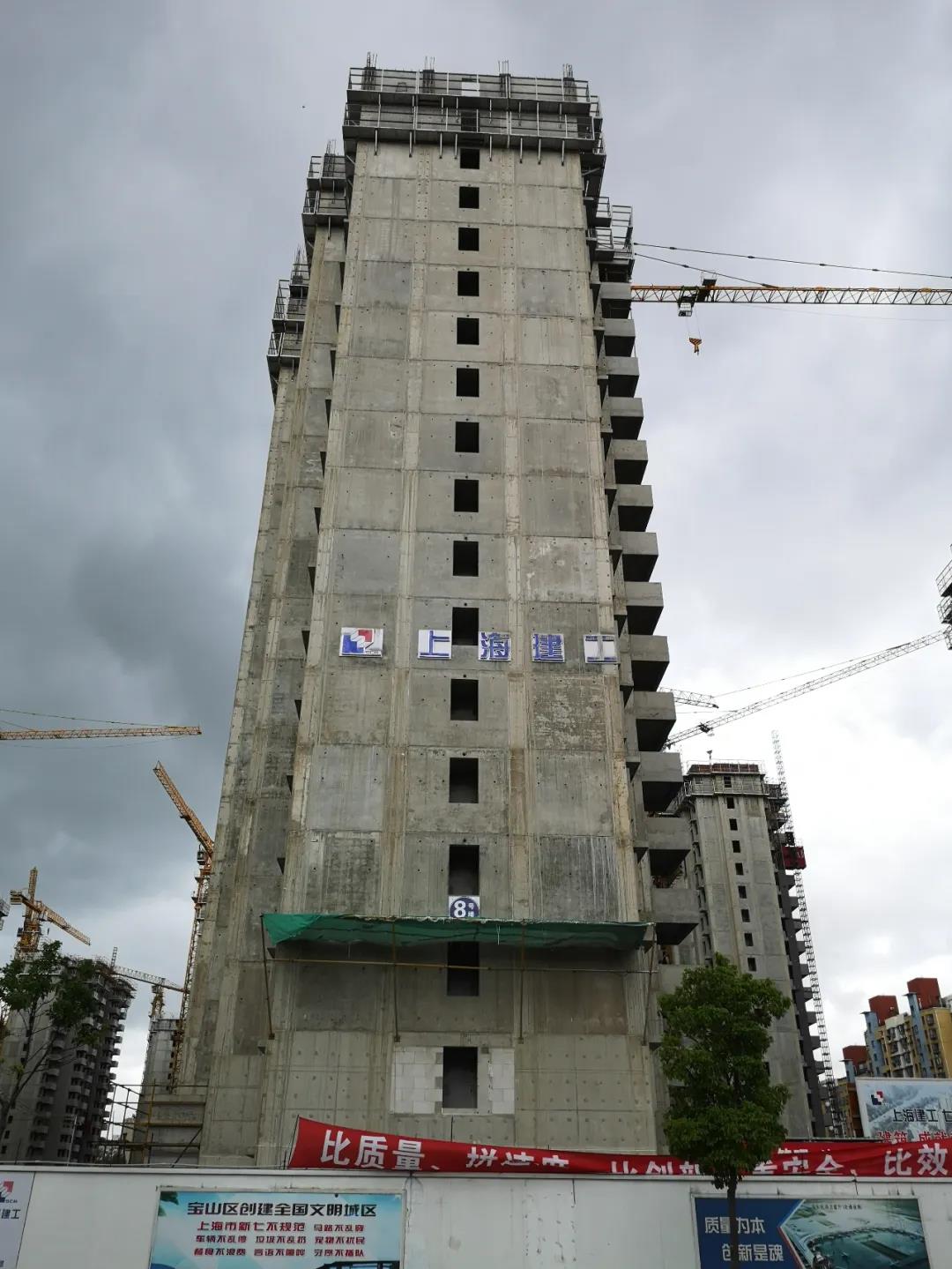

圖1 上海玉蘭公館項目 2019年拍攝
